W stronę nowego wymiaru wysokowydajnej obróbki aluminium!
Osiągnięcie wysokiej wydajności obróbki stopu aluminium przy zastosowaniu „przerzedzania o niskim oporze” + „podwójnego marginesu”
Ze względu na niski opór rozcieńczenia Średnica wiertła x 15% (mm/obr.)wysoki posuwRealizować
Z podwójnym marginesem StabilnyDokładność obróbki
Przez płaszcz DLCO dporność na spawaniepoprawa
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──
Wiertło TFH wykorzystuje specjalne pocienienie i podwójne marginesy, aby zapewnić niski nacisk i stabilną dokładność obróbki, i może pracować z dużymi posuwami odpowiadającymi 15% średnicy wiertła.
Osiągając wysoką wydajność obróbki, przyczynia się do poprawy produktywności w szerokim zakresie obszarów zastosowań.
Redukcja siły skrawania (pchnięcia)
Dobry!
(Y: (N)Tosław, X: Posuw pomiarowy: f(mm/obr.), SZARY: Wiertarka innej firmy, CZERWONY: Wiertarka TFH)

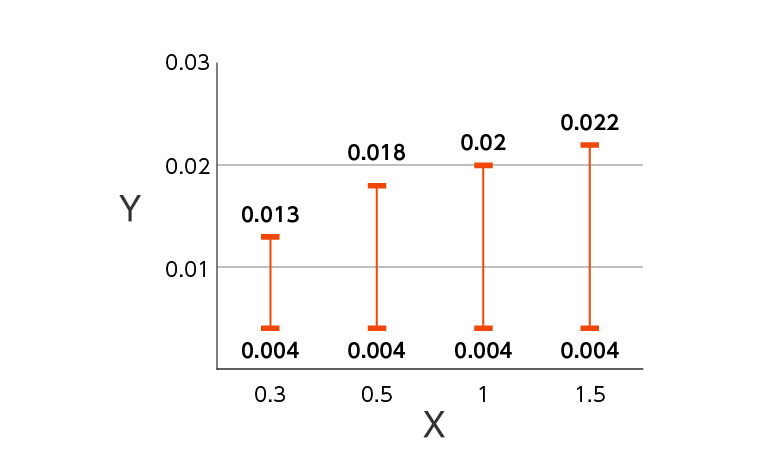

Naddatek na rozszerzenie średnicy
Dobry!
(Y: Rozszerzalność Φ(mm), X: Ilość posuwu: f(mm/obr.),)
O to chodzi!
Zmiana ilości zębów poprzez obróbkę otworów surowych i odlanych
Doskonały!

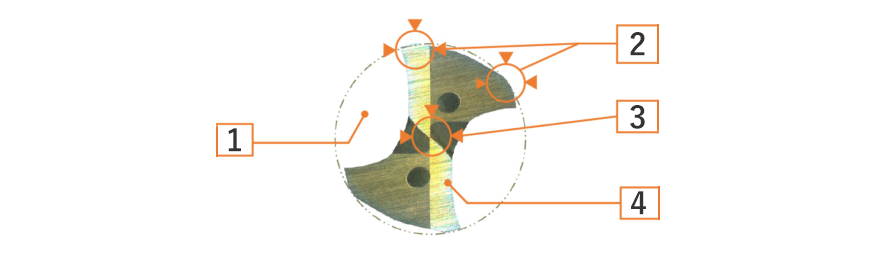

Ostrza 3-ostrzowe charakteryzują się małą siłą wypadkową i stabilną obróbką
- Tokkepo specjalne
Z szeroką kieszenią na chipy Doskonała wydajność rozładowania - Nzimalbuda
Zapewnij stabilną dokładność obróbki - Kształt gunninshi
Posiada wysokie właściwości dośrodkowe i odprowadzające wióry. Nowo opracowane rozcieńczenie zapewniające niską odporność - DLC Toko
Młynki ze stopów metali o doskonałej przyczepności i odporności na ugięcia
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- Aby ograniczyć inwestycje w sprzęt i zmniejszyć rozmiary obrabiarek, istotne jest zwiększenie wydajności i zmniejszenie oporów skrawania podczas wiercenia.
Konwencjonalne wiertła kręte charakteryzują się dużym ciągiem i słabym odprowadzaniem wiórów , co utrudnia skrócenie czasu obróbki.
„Punkty rozwoju”
- Wiertło TFH wykorzystuje nowo opracowany, cieńszy kształt w celu zmniejszenia ciągu, a specjalny kształt rowka poprawia odprowadzanie wiórów, umożliwiając obróbkę z wysokim posuwem wynoszącym 15% średnicy wiertła (mm/obr.).
- Ponadto zastosowanie podwójnego marginesu zapewnia stabilną dokładność obróbki, przyczyniając się do poprawy produktywności w szerokim zakresie obszarów zastosowań.
Specyfikacja produktu
- Specyfikacje narzędzi
Proces docelowy
Otwór ogólny z aluminium (otwór pełny)
Średnica ustawienia
ø4～
Standardowe warunki
Prędkość cięcia: V=50~150m/min
Posuw: f=0,05D~0,15Dmm/obr
Wydajność obróbki
Średnica obróbki:
gatunek IT9 Chropowatość powierzchni : Rz25
Głębokość otworu obróbczego: L/D≦5
Pozycja: ø0,6

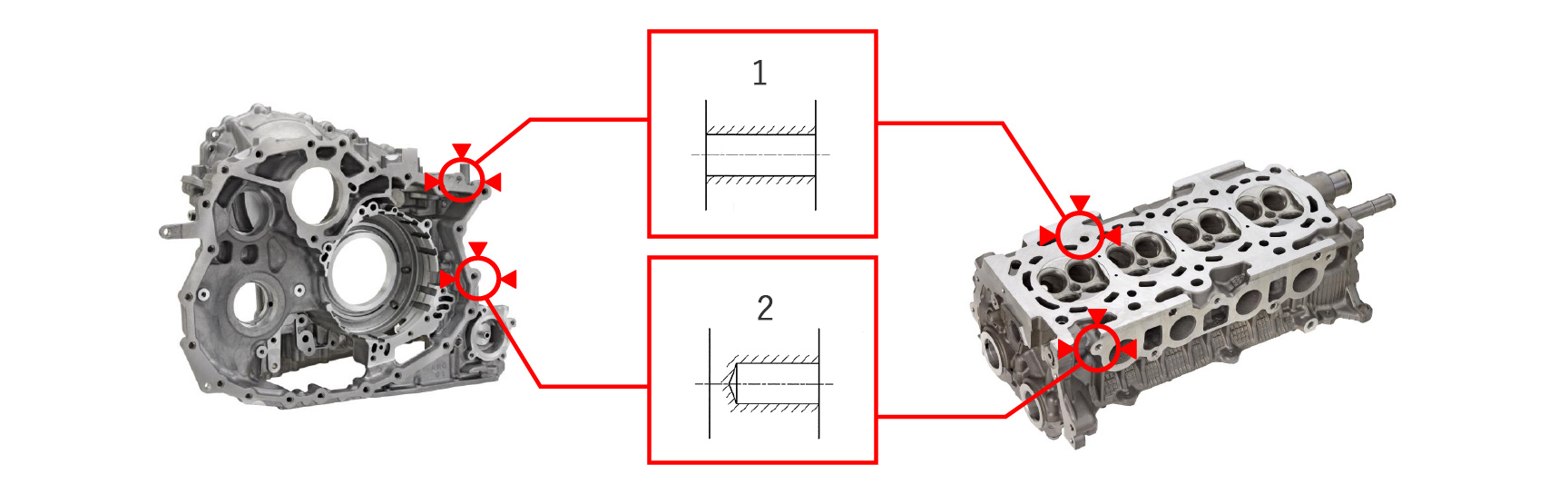

- Przykład odpowiedniej pracy
Sprawa misji
Głowica cylindra
1: Torbo z dziurką, 2: Anashita putta;
