Uchwyt G-one
(Uchwyt G-One)
P.A.T.P.
Wytaczadło wieloostrzowe Pokonaj swoje słabości!
Specjalna konstrukcja dostosowana do roli ostrza. Realizuje obróbkę jednoetapową
Dążąc do wysokiej precyzji przetwarzania i urabialności uchwytu do wytaczania
Nie jest wymagana regulacja bicia ostrza Czas wiązania skrócony o 45%
Przy użyciu standardowych wkładek Redukcja kosztów o 20%.
Większa dokładność obróbki przy użyciu pojedynczego ostrza
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──
Uchwyt G-one składa się z wielu szorstkich krawędzi i wykończeń.
Dzieląc role dla każdej funkcji krawędzi skrawającej, stosując pojedyncze ostrze do wykańczania i stosując standardową płytkę, w porównaniu do konwencjonalnych produktów,
udało nam się skrócić czas wiązania bez konieczności polegania na wykwalifikowanych pracownikach.
Osiągamy „wysoką produktywność”, „wysoką precyzję obróbki” i „obniżone koszty”.
Skrócony czas konfiguracji
Dobry!

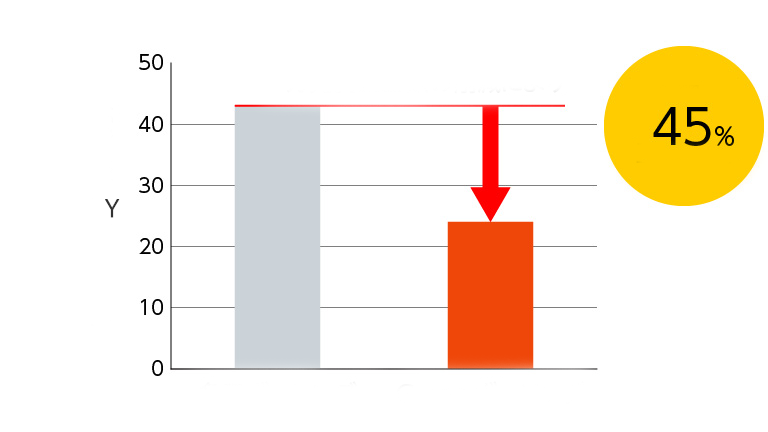

45% Redukcja roboczogodzin
(Y: Minuty Math Gunitesse, SZARY: Bezpośrednie przywiązanie, CZERWONY: kręgle G-one)
Redukcja kosztów
Dobry!

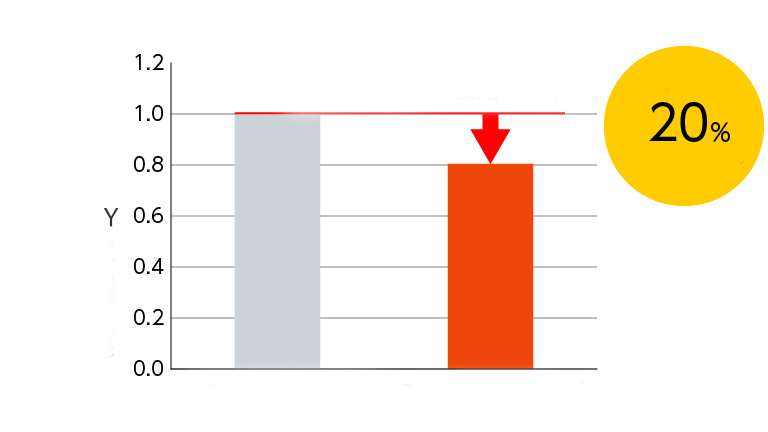

Redukcja kosztów narzędzi o 20%.
(Y: Koszt narzędzia (gdy narzędzie konwencjonalne jest ustawione na 1,0), SZARY: Wytaczanie wieloostrzowe, CZERWONY: Kręgielnia G-one)
O to chodzi!
Podział roli ostrza ze względu na funkcję
Doskonały!

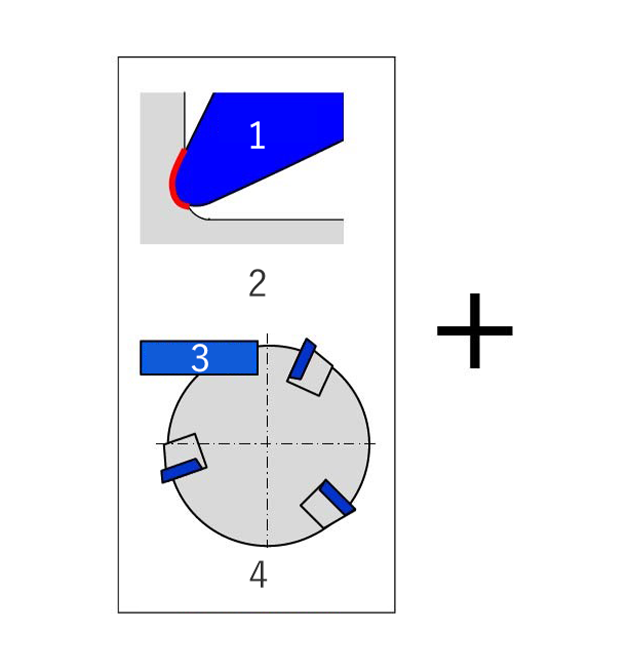

Funkcja zgrubna
1: Ostrze węglikowe
2: Obróbka zgrubna (Obróbka wydrążonej części)
3: 3 ostrza szorstkie
4: Cięcie równoważące Kompatybilny z wysokimi opłatami
2: Obróbka zgrubna (Obróbka wydrążonej części)
3: 3 ostrza szorstkie
4: Cięcie równoważące Kompatybilny z wysokimi opłatami

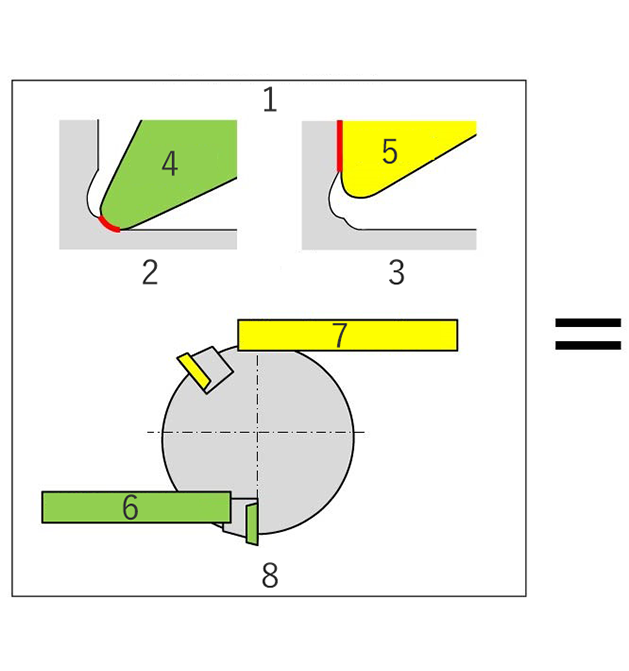

Dal Ho G-one
1: Użycie podzielnicy do czoła/średnicy
2: Średnica gotowej części
3: Wykończenie tylko na powierzchni końcowej
4: Ostrze yaida
5: Diamentowe ostrze; Ostrze wykańczające o średnicy 6:1; 7: 1 ostrze do wykańczania krawędzi; 8: Pojedyncze ostrze, nie jest wymagane zarządzanie biciem
2: Średnica gotowej części
3: Wykończenie tylko na powierzchni końcowej
4: Ostrze yaida
5: Diamentowe ostrze; Ostrze wykańczające o średnicy 6:1; 7: 1 ostrze do wykańczania krawędzi; 8: Pojedyncze ostrze, nie jest wymagane zarządzanie biciem

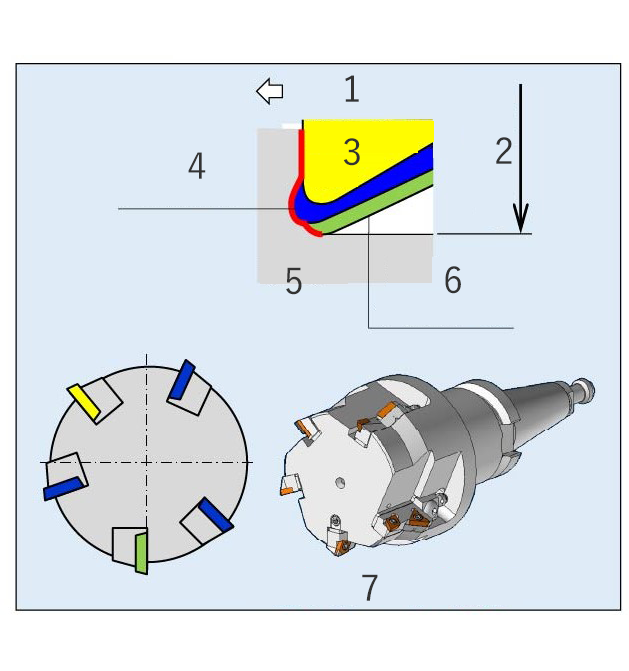

Funkcja wykańczania
1: Kierunek do przodu Darho
2: (Średnica otworu Kuwa Φ)
3: Wykańczająca tarcza diamentowa 1 arkusz
4: Szorstkie 3 ostrza z węglików spiekanych
5: Kuwa ; 6: wykończenie 1 tarczy diamentowej; 7: Standard użytkowania
2: (Średnica otworu Kuwa Φ)
3: Wykańczająca tarcza diamentowa 1 arkusz
4: Szorstkie 3 ostrza z węglików spiekanych
5: Kuwa ; 6: wykończenie 1 tarczy diamentowej; 7: Standard użytkowania
Koncepcja rozwoju/koncepcja produktu
„Stan obecny i wyzwania”
- W precyzyjnej obróbce otworów w aluminiowych przedmiotach wprowadzono „jednorazową obróbkę” otworu w materiale przy użyciu narzędzi wieloostrzowych, mając na celu wydłużenie czasu cyklu poprzez redukcję etapów w stosunku do konwencjonalnej obróbki zgrubnej i wykańczającej.
- Jednakże w zakładach produkcyjnych istnieje potrzeba zajęcia się nowymi problemami, takimi jak długi czas ustawiania krawędzi skrawającej ze względu na użycie wielu ostrzy, niestabilna dokładność obróbki ze względu na bicie ostrza oraz wysoki koszt specjalnych płytek.
„Punkty rozwoju”
- „Uchwyt G-one” rozwiązuje te problemy poprzez połączenie wielu krawędzi skrawających o różnych rolach i właściwościach w jeden uchwyt, a także pozwala uzyskać wysoką precyzję, wysoką wydajność i niski koszt porównywalny z obróbką konwencjonalną.
Przykład przetwarzania

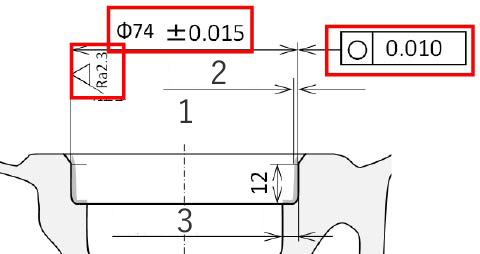

Prace obróbcze
Sprawa misji Otwór na łożysko
Materiał roboczy
ADC12
Średnica narzędzia
ø74
Warunki skrawania
Prędkość obrotowa: N=10000min -1
Prędkość cięcia: V=2325m/min
Posuw: f=0,15mm/obr
Wymagana dokładność
1: 1,3 Maksymalnie, gradient Riyoni
2: Opłata: 1,0
3: Przesunięcie krawędzi powierzchni: 4,0
2: Opłata: 1,0
3: Przesunięcie krawędzi powierzchni: 4,0

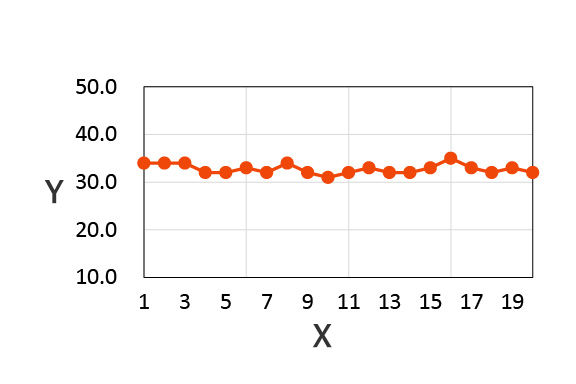

Zmiana średnicy otworu
(Y: obróbka średnicy (μm), X: obróbka kilku otworów, Odchylenie: 5 μm)
Okrągłość
Chropowatość powierzchni
Specyfikacja produktu
- Specyfikacje narzędzi
Proces docelowy
Proces wytaczania aluminium
o wysokiej precyzji
* Jednorazowa obróbka
materiału
Średnica ustawienia
ø55～
Standardowe warunki
Prędkość obrotowa:
N=10000min -1
Posuw: f=0,1~0,15 mm/obr
Wydajność obróbki
Średnica obróbki: klasa IT7.
Okrągłość: 5μ
- Przykład odpowiedniej pracy

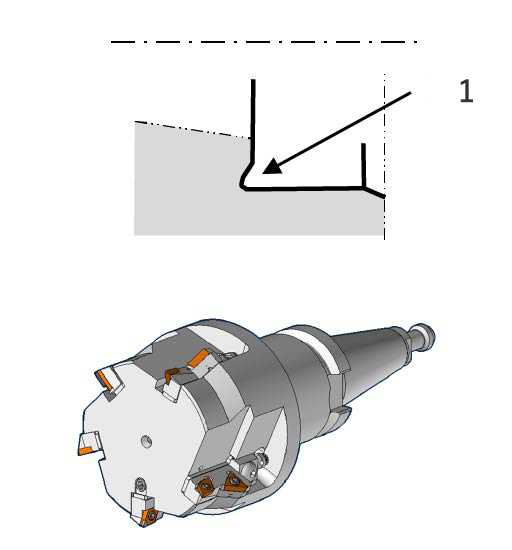

〈Specyfikacje kształtu Nusumi〉
1: Nusumi

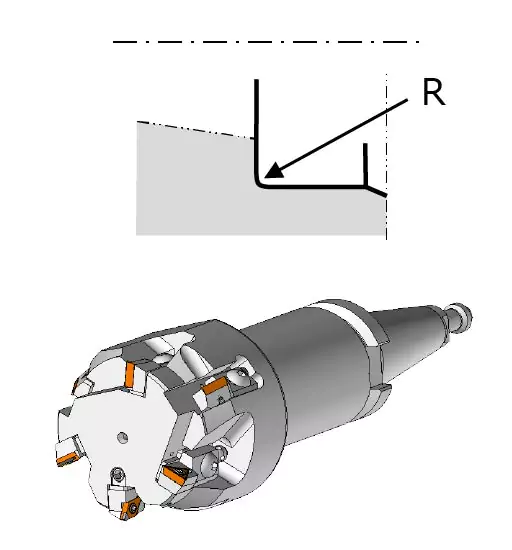

〈Specyfikacja narożnika R〉
〈Specyfikacja otworu przelotowego〉
1: Nusumi lub R
2: Otwór przelotowy
2: Otwór przelotowy
