Uchwyt amortyzatora
P.A.T.P.
Dla tych, którzy mają problemy z drganiami podczas odtwarzania spowodowanymi wibracjami!
Rozwiąż drgania powstałe podczas obróbki dzięki wysokiej zdolności tłumienia amortyzatora, która odpowiada charakterystyce wibracji !
Specjalnie zaprojektowane, aby pasowały do używanego sprzętu/narzędzi Wykazuje wysokie tłumienie
Dzięki zwiększonej dokładności obróbki Stabilna jakość.
Ze względu na wysoką wydajność przetwarzania redukcja inwestycji
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──
Uchwyt G-one składa się z wielu szorstkich krawędzi i wykończeń.
Dzieląc role dla każdej funkcji krawędzi skrawającej, stosując pojedyncze ostrze do wykańczania i stosując standardową płytkę, w porównaniu do konwencjonalnych produktów,
udało nam się skrócić czas wiązania bez konieczności polegania na wykwalifikowanych pracownikach.
Osiągamy „wysoką produktywność”, „wysoką precyzję obróbki” i „obniżone koszty”.
O to chodzi!
Optymalna konstrukcja amortyzatora dostosowana do narzędzia
Doskonały!
1: Badanie młotkowania (na
miejscu) – Zbadaj na miejscu charakterystykę wibracji
sprzętu/narzędzi używanych podczas młotkowania.
2: Projekt (Zaprojektuj optymalny amortyzator w oparciu o wyniki badań)
2: Projekt (Zaprojektuj optymalny amortyzator w oparciu o wyniki badań)
Efekt tłumienia drgań
Dobry!

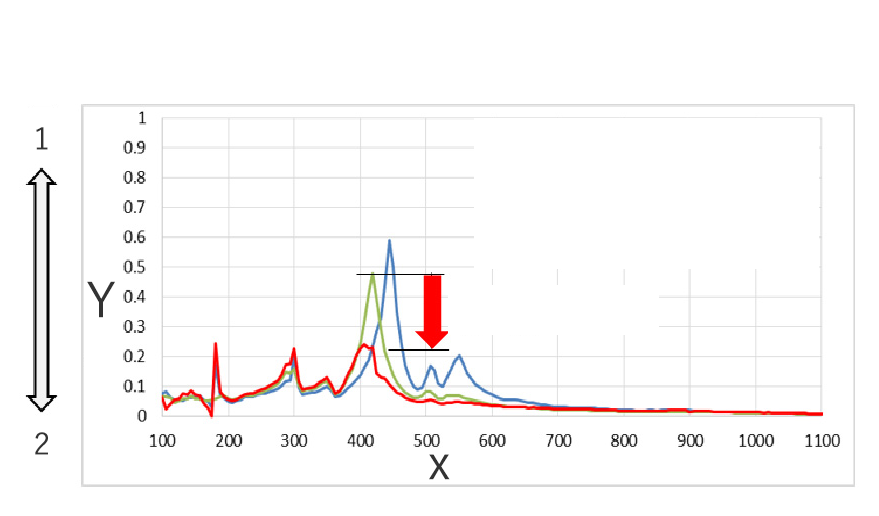

Porównanie sztywności dynamicznej w pobliżu krawędzi skrawającej
Zgodność: Łatwość wibracji dla każdej częstotliwości
Brak amortyzatora (odniesienie)
(Y: Zgodność [µm/N], X: Częstotliwość [Hz], NIEBIESKI: Bez amortyzatora (odniesienie), ZIELONY: Produkt konwencjonalny; CZERWONY: Nowy produkt )
Brak amortyzatora (odniesienie)
(Y: Zgodność [µm/N], X: Częstotliwość [Hz], NIEBIESKI: Bez amortyzatora (odniesienie), ZIELONY: Produkt konwencjonalny; CZERWONY: Nowy produkt )

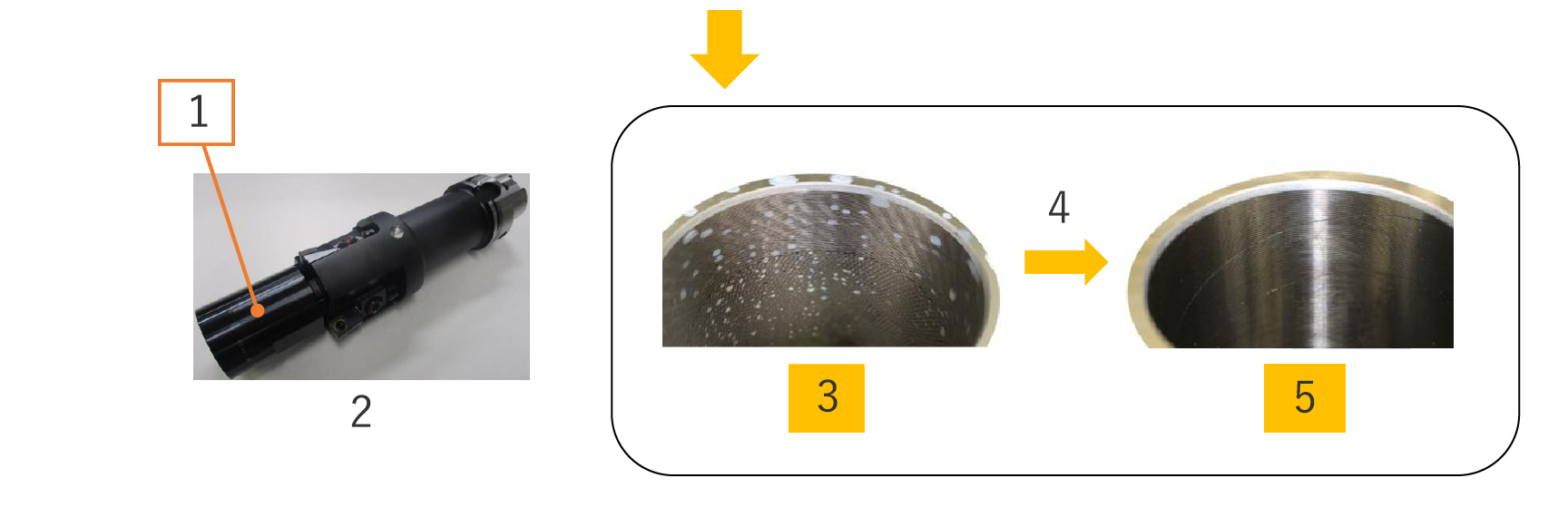

Wyeliminuj pogawędkę
1: Wyposażony w amortyzator
2: „Uchwyt do kręgli”
3: Produkt konwencjonalny – Występuje gadanie
4: Wyposażony w amortyzator
5: Nowy produkt – Brak wibracji
2: „Uchwyt do kręgli”
3: Produkt konwencjonalny – Występuje gadanie
4: Wyposażony w amortyzator
5: Nowy produkt – Brak wibracji
Wysoka wydajność z zamontowaną przepustnicą
Dobry!
Materiał roboczy
S45C
Średnica narzędzia
ø115mm
Warunki skrawania
Prędkość obrotowa: N=500min -1
Posuw: f=0,10 ~ 0,25 mm/ostrze
Liczba ostrzy
1-6 sztuk
naddatek obróbczy
ø0,4 mm
1: Brak amortyzatora (Y: Posuw (mm/ząb), X:Liczba zębów )
(○: Brak wibracji ×: Rozmowa)
2: Z amortyzatorem (Y: Posuw (mm/ząb), X:Liczba zębów )
(○: Brak wibracji ×: Rozmowa)
3: Wyposażony w tłumik tłumi drgania spowodowane zwiększonym posuwem i liczbą zębów → Umożliwia bardziej efektywną obróbkę niż dotychczas
(○: Brak wibracji ×: Rozmowa)
2: Z amortyzatorem (Y: Posuw (mm/ząb), X:Liczba zębów )
(○: Brak wibracji ×: Rozmowa)
3: Wyposażony w tłumik tłumi drgania spowodowane zwiększonym posuwem i liczbą zębów → Umożliwia bardziej efektywną obróbkę niż dotychczas
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- Ze względu na dywersyfikację i uogólnienie typów detali wzrasta zapotrzebowanie na obróbkę materiałów trudnoobrabialnych i długich narzędzi oraz wysoką wydajność.
- Jednym z problemów w zakładach produkcyjnych jest występowanie drgań regeneracyjnych na skutek wibracji obróbki, prowadzących do problemów, takich jak pogorszenie dokładności obróbki, wykruszanie się krawędzi skrawających i nieosiągalne czasy cykli.
„Punkty rozwoju”
- „Uchwyt amortyzatora” wykazuje wysoki efekt tłumienia drgań, projektując optymalny amortyzator pasujący do faktycznie używanego sprzętu/narzędzi. Zwiększona dokładność obróbki i wysoka wydajność.
Oczekuje się również, że żywotność krawędzi skrawającej zostanie wydłużona z powodu drgań.

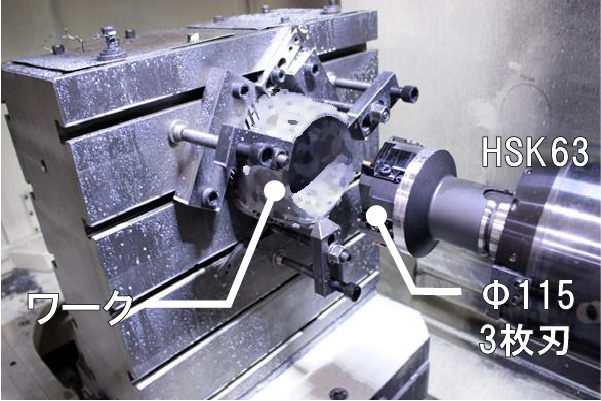

Przykład przetwarzania
Materiał roboczy
S45C
Średnica narzędzia
ø115mm
Warunki skrawania
Prędkość obrotowa: N=500min -1
Posuw: f=0,10mm/obr
Liczba ostrzy
Trzy
Naddatek obróbczy
ø0,4 mm

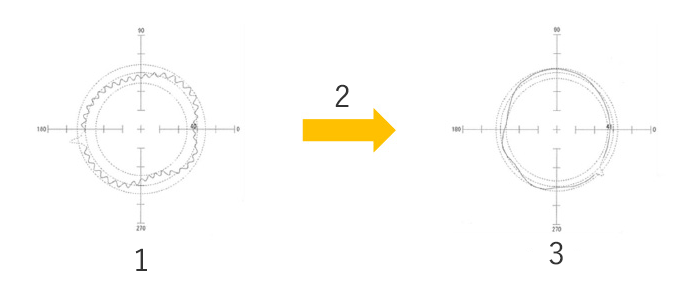

1: Brak amortyzatora;
2: Wyeliminowano drgania i
poprawiono okrągłość;
3: Z amortyzatorem
Specyfikacja produktu
- Specyfikacje narzędzi
Obowiązująca praca
Brak ograniczeń dotyczących materiału roboczego
Płyn chłodzący
Dostępne smarowanie wewnętrzne
Można wybrać zewnętrzny/wewnętrzny montaż amortyzatora, aby dostosować go do kształtu narzędzia, ograniczeń ciężaru, kolizji z przedmiotem obrabianym itp.
1: Typ zewnętrzny;
2: Typ wbudowany

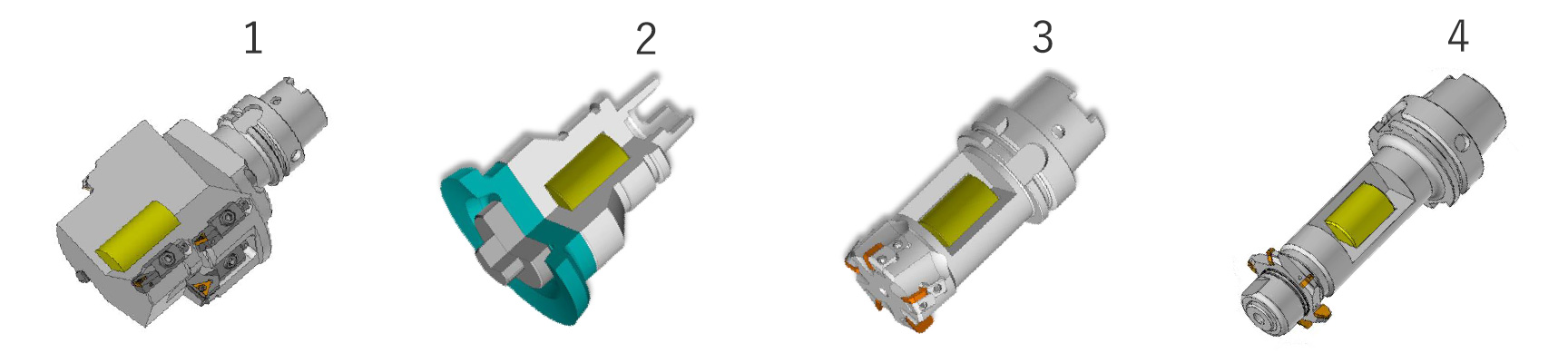

- Przykład odpowiedniej pracy
1: Kręgle;
2:Skakanie;
3: Frezowanie;
4: Obcinarka boczna.
