Typ przechyłu w obie strony
P.A.T.P.
Z łatwością usuwaj zadziory nawet z otworów o skomplikowanych kształtach!
Umożliwia efektywne gratowanie otworów skokowych, pochyłych powierzchni i detali o skomplikowanych kształtach !
Nawet skomplikowane kształty otworów Niezawodnie usuwa zadziory
Z mechanizmem odchylania Osiągnięcie zmechanizowanego gratowania
uciążliwa ścieżka narzędziaNie wymaga programowania
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──
Przechylny uchwyt do gratowania umożliwia gratowanie szerokiej gamy detali, w tym otworów latających, pochyłych powierzchni i skomplikowanych kształtów.
Dzięki zastosowaniu mechanizmu przechylania nie ma potrzeby tworzenia skomplikowanych programów ścieżki narzędzia nawet dla skomplikowanych kształtów, umożliwiając stabilne gratowanie i przyczyniając się do poprawy produktywności przy użyciu centrów obróbczych.
O to chodzi!

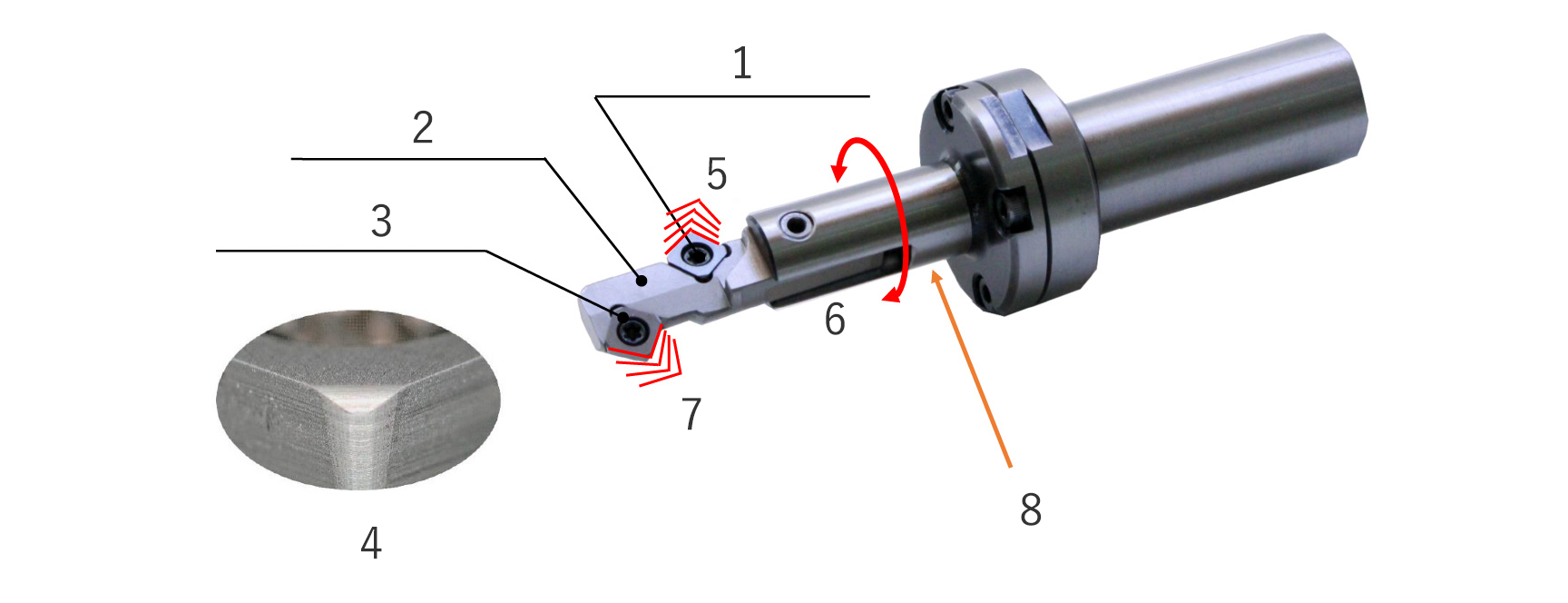

Konstrukcja uchwytu do gratowania typu uchylnego
Doskonały!
1: Wkładka do obrotów wstecznych
2: Przechyl głowę
3: Wkładka do obrotu do przodu
4: Gładki kształt zapobiega uszkodzeniom obrabianych przedmiotów
5: Nachylenie
6: Obrót do przodu/do tyłu
7: Nachylenie
8: Wydajność usuwania zadziorów można regulować poprzez wymianę sprężyny wewnętrznej.
2: Przechyl głowę
3: Wkładka do obrotu do przodu
4: Gładki kształt zapobiega uszkodzeniom obrabianych przedmiotów
5: Nachylenie
6: Obrót do przodu/do tyłu
7: Nachylenie
8: Wydajność usuwania zadziorów można regulować poprzez wymianę sprężyny wewnętrznej.

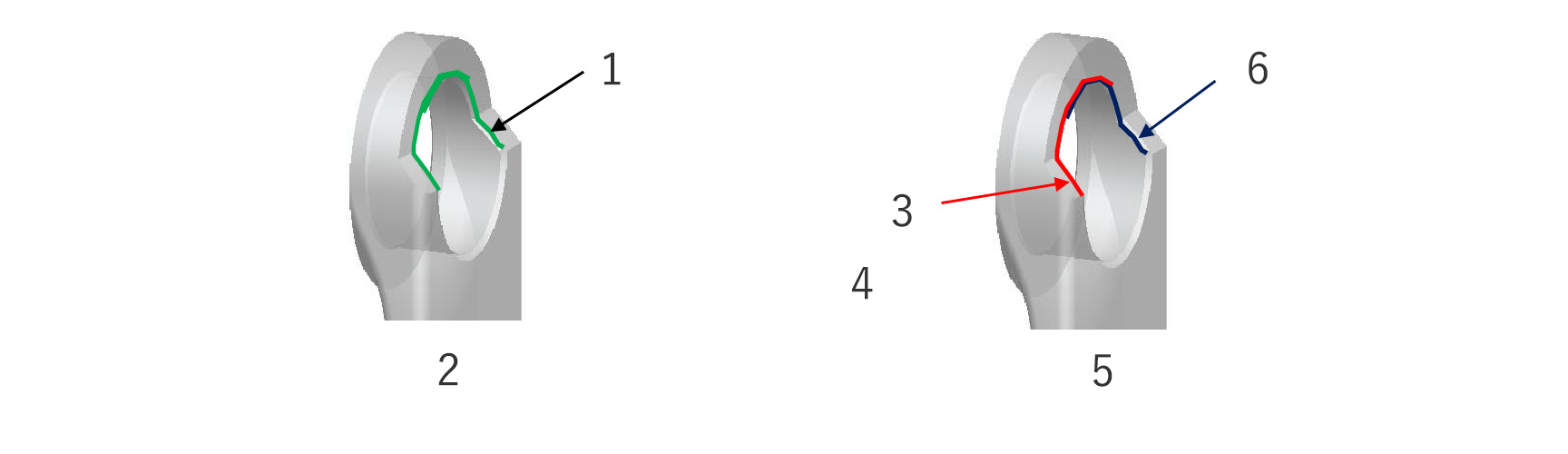

Gratowanie przy pomocy obrotów do przodu i do tyłu
1: Bari
2: Zadziory występujące na przedmiotach o skomplikowanych kształtach
3: Tył wstecz Obszar gratowania
4: (Część, w której zadziory pozostaną, jeśli zostaną obrócone tylko w kierunku do przodu)
5: Usuń zadziory, obracając w przód i w tył
6: Pozytywna rotacjaObszar gratowania
2: Zadziory występujące na przedmiotach o skomplikowanych kształtach
3: Tył wstecz Obszar gratowania
4: (Część, w której zadziory pozostaną, jeśli zostaną obrócone tylko w kierunku do przodu)
5: Usuń zadziory, obracając w przód i w tył
6: Pozytywna rotacjaObszar gratowania

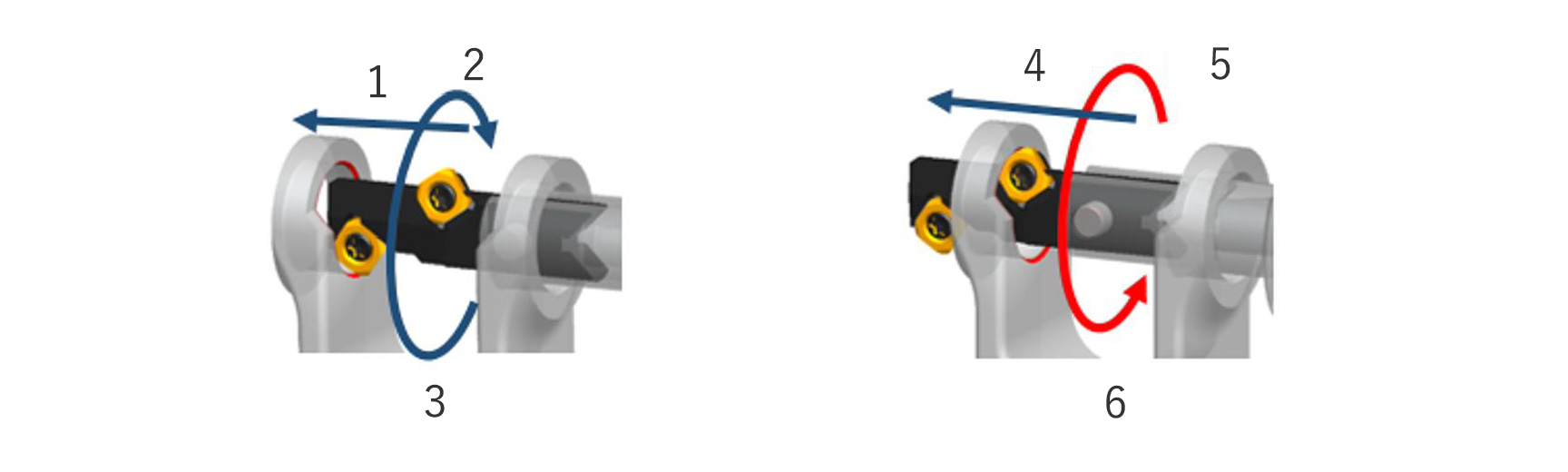

Metoda przetwarzania
1: Naciskać
2: Normalny obrót
3: Rotacja do przodu
4: Naciskać
5: Odwrócenie
6: Podczas obracania się do tyłu
2: Normalny obrót
3: Rotacja do przodu
4: Naciskać
5: Odwrócenie
6: Podczas obracania się do tyłu
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- Do usuwania zadziorów na przedmiotach o skomplikowanych kształtach powszechnie stosuje się obróbkę ręczną.
- Obróbka ręczna jest nie tylko nieefektywna, ale także stwarza problemy, takie jak pozostawianie zadziorów, nadmierne golenie przedmiotu obrabianego i niestabilna jakość.
„Punkty rozwoju”
- „Uchylny uchwyt do gratowania” posiada unikalny mechanizm pochylania i wykorzystuje krawędź tnącą przy obrocie do przodu i do tyłu, aby uzyskać stabilne gratowanie nawet w przypadku skomplikowanych kształtów detali, przyczyniając się do poprawy produktywności przy użyciu centrów obróbczych.

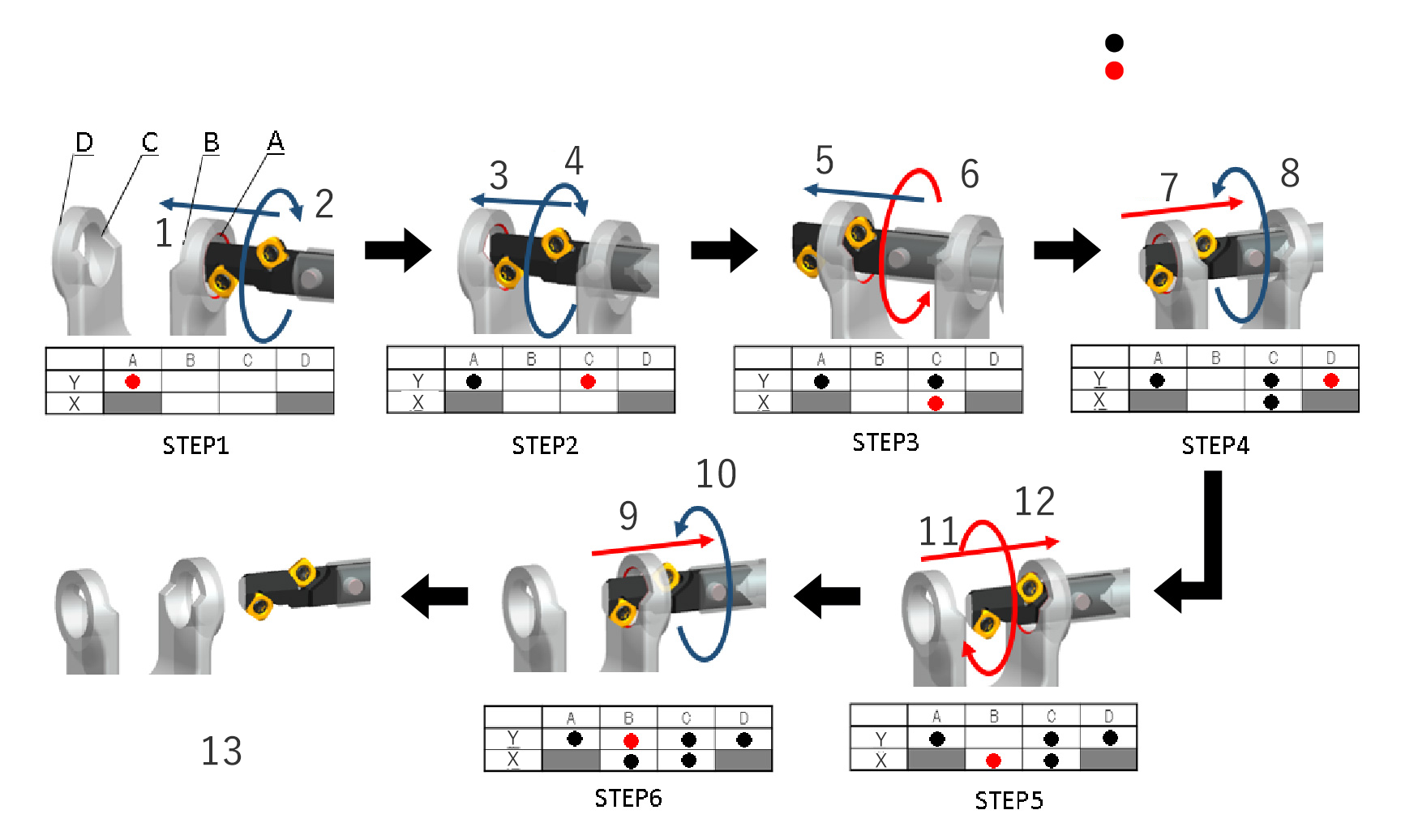

Przykład przetwarzania
- Gratowanie skomplikowanych kształtów przy pomocy obrotów do przodu i do tyłu (przedmiot obrabiany: części jarzma)
(CZARNY: Przetwarzanie zakończone, CZERWONY: Przetwarzanie w toku)
1: Naciskać, 2: Normalny obrót, 3: Naciskać, 4: Normalny obrót, 5: Naciskać, 6: Odwrócenie, 7: Ciągnąć, 8: Normalny obrót, 9: Ciągnąć, 10: Normalny obrót, 11: Odwrócenie, 12: Ciągnąć, 13: Przetwarzanie zakończone,
1: Naciskać, 2: Normalny obrót, 3: Naciskać, 4: Normalny obrót, 5: Naciskać, 6: Odwrócenie, 7: Ciągnąć, 8: Normalny obrót, 9: Ciągnąć, 10: Normalny obrót, 11: Odwrócenie, 12: Ciągnąć, 13: Przetwarzanie zakończone,
Specyfikacja produktu
- Specyfikacje narzędzi
Proces docelowy
Jarzmo (faza z podwójnym otworem) itp.
Materiał roboczy
Zalecana stal lub żeliwo
Średnica ustawienia
ø16～
Standardowe warunki
Prędkość obrotowa: N=500min -1
Posuw: f=0,2mm/obr
- Przykład odpowiedniej pracy
1: Otwór do skoku,
2: Nachylony otwór,
3: Pokolenie Burra,
