Seria wierteł G7
Do obróbki jednostkowej z dokładnością otworu klasy IT7 Seria wierteł węglikowych!
Zadziwiająca dokładność wykańczania dzięki „ostrzu wiertła” + „specjalnemu ostrzu rozwiertaka” !
Wykończenie otworów klasy IT7 za jednym razem
Do pustych otworów, otworów odlewanych idużych posuwówzskład
Jaka jest seria wierteł G7?
①Wiertło G7X
Do obróbki pustych otworów
Cechy: Specjalne ostrze rozwiertakawieczórWysoka precyzja przetwarzania
- Ostrze wiertła: 2 sztuki/Ostrze rozwiertaka: 2 sztuki
- Dokładność klasy IT7
- Chropowatość powierzchni 6,3z lub mniej
- Cylindryczność 8um lub mniej
②Wiertło G7T
POKLEPAĆ.
Do obróbki otworów wiertniczych
Cechy: Nawet w odlanych otworachStabilna obróbka
- Ostrze wiertła: 3 sztuki/Ostrze rozwiertaka: 3 sztuki
- Dokładność klasy IT7
- Chropowatość powierzchni 6,3z lub mniej
- Cylindryczność 8um lub mniej
③Wiertło Y7
Do intensywnego przetwarzania paszy
Cechy: Wiertło G7X w wersji z wysokim posuwem.Rowek skrętny
- Ostrze wiertła: 2 sztuki/Ostrze
rozwiertaka: 4 sztuki - Dokładność klasy IT7
- Chropowatość powierzchni 6,3z lub mniej
- Cylindryczność 8um lub mniej
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──
Seria wierteł G7 składa się z ostrza wiertła i specjalnego ostrza rozwiertaka.
Dzięki oddzieleniu każdego rowka wióry wydobywające się z krawędzi skrawającej można odprowadzać oddzielnie, eliminując zatykanie się wiórów, a dzięki zastosowaniu specjalnego typu ostrza do ostrza rozwiertaka, zrealizowano jednoetapową obróbkę otworów klasy IT7.
Oferta obejmuje wiertło G7X do otworów pełnych, wiertło G7T do otworów odlanych oraz wiertło Y7 w wersji wiertła G7 z wysokim posuwem.
Wiertło G7X (otwór pełny) Dokładność otworu klasy IT7
Dobry!
(Y: (μm) Średnica Kitsuraby SZARY: Dobra jakość, CZERWONY: Wiertło G7X)
Wiertło G7T (otwór odlany) Dokładność otworu klasy IT7
Dobry!
(Y: (sekund) przetwarzanie czasu, SZARY: Wiertło G7T (2 ostrza), CZERWONY: Wiertło G7T (Ostrze) 3)
Wiertło Y7 Wysoka precyzja obróbki z dużym posuwem
Dobry!

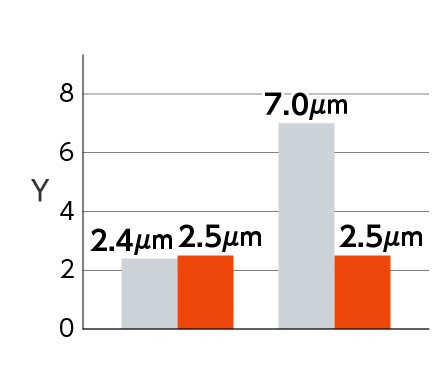

(Y: (μm) Stopień kołowości, SZARY: Wiertarka G7X Wiertarka Y7 Posuw f:0,2, CZERWONY: Wiertarka G7X Wiertarka Y7 f:0,4 paszy)
O to chodzi!

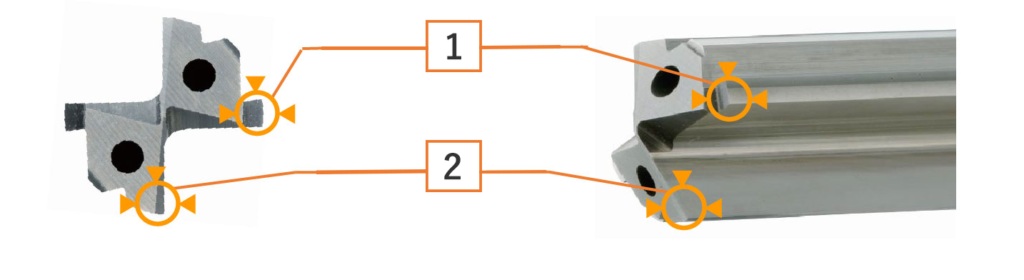

Podział roli ostrza ze względu na funkcję
Doskonały!
Optymalizując fazę ostrzy wierteł i rozwiertaków Zapobiega uwięzieniu wiórów
Wysoka precyzja obróbki za pomocą specjalnego typu ostrza rozwiertaka
- Specjalne ostrze Maari
- Ostrze straszne
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- Wraz z przejściem od maszyn specjalistycznych do maszyn ogólnego przeznaczenia wzrosło zapotrzebowanie na rozwiertak, który łączy wiertło i rozwiertak w jedno, aby skrócić czas cyklu.
- Jednakże pozostały problemy, takie jak problemy spowodowane blokowaniem się wiórów i niestabilną dokładnością obróbki.
„Punkty rozwoju”
- Lepsze odprowadzanie wiórów poprzez optymalizację fazy ostrzy wiertła i rozwiertaka
- Zastosowanie specjalnego typu ostrza do ostrza rozwiertaka poprawia dokładność obróbki i pozwala uzyskać klasę dokładności średnicy otworu IT7.
Przykład obróbki:
Pusty otwór
Prace obróbcze
Prace obróbcze
Materiał roboczy
ADC12
Średnica narzędzia
ø6
Warunki skrawania
Wymagana dokładność

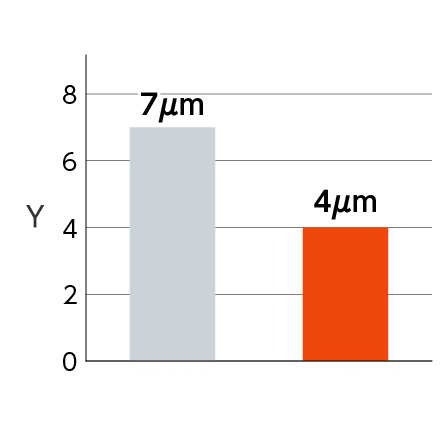

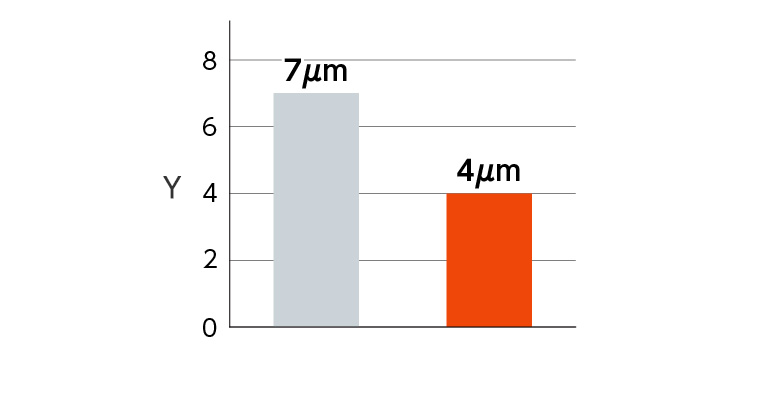

Średnica dziury

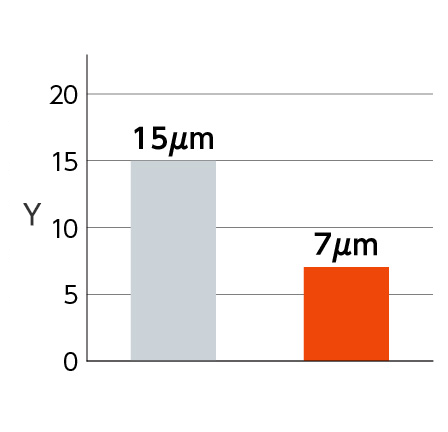

(Y: (μm) Średnica Kitsuraby, SZARY: Dobra jakość, CZERWONY: wiertarka G7X)

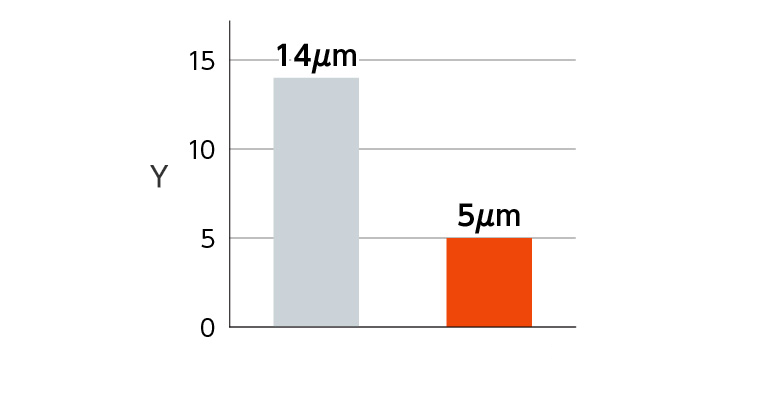

Chropowatość powierzchni
(Y: Rz (μm) szorstka powierzchnia, SZARY: Dobra jakość CZERWONY: Wiertarka G7X)
Przykład obróbki:

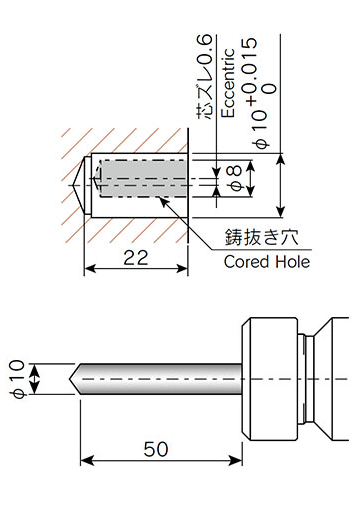

Odlany otwór
Prace obróbcze
Prace obróbcze
Materiał roboczy
ADC12
Średnica narzędzia
ø10
Warunki skrawania
Wymagana dokładność

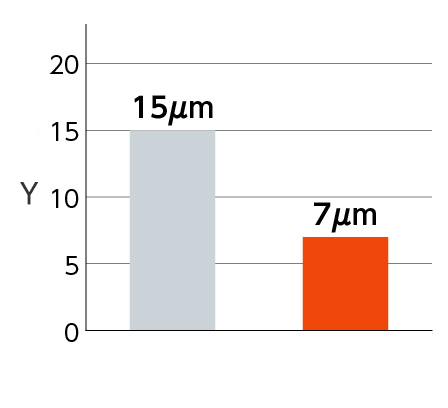

Średnica dziury
(Y: (μm) Średnica Kitsuraby, SZARY: (ostrze) 2, CZERWONY: wiertarka G7X)

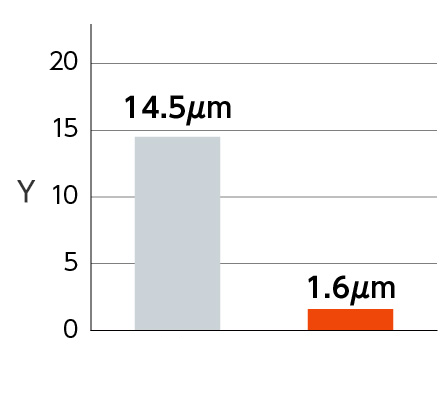

Okrągłość
(Y: (μm) Stopień kołowości, SZARY: Dobra jakośćCZERWONY: wiertarka G7T)

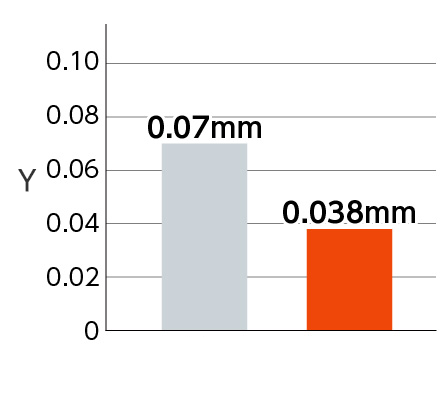

stopień stanowiska
(Y: (Φmm) stopień pozycji SZARY: Dobra jakość CZERWONY: wiertarka G7T)
Specyfikacja produktu
Wiertło G7X
- Specyfikacje narzędzi
Proces docelowy
Średnica ustawienia
Standardowe warunki
Wydajność obróbki
Wiertło G7T
- Specyfikacje narzędzi
Proces docelowy
Średnica ustawienia
Standardowe warunki
Wydajność obróbki
Wiertło Y7
- Specyfikacje narzędzi
Proces docelowy
Średnica ustawienia
ø6～
Standardowe warunki
Wydajność obróbki

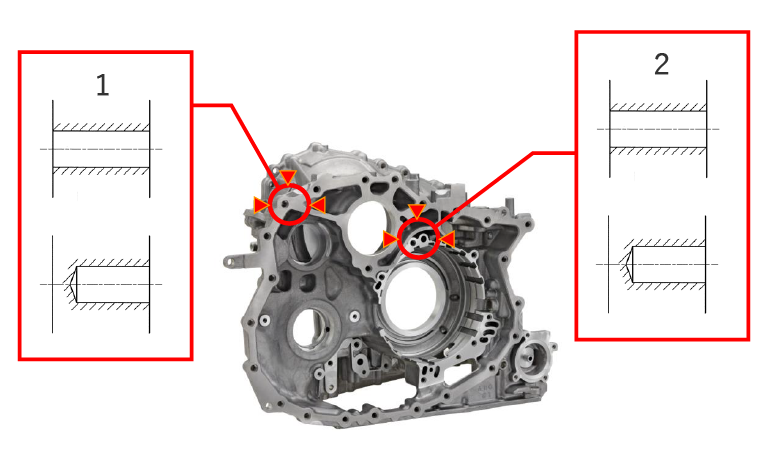

- Przykład odpowiedniej pracy
Suken Shoshimi
2: Otwór o wysokiej precyzji
